一文了解交换机的网络结构方式
时间:2020-05-11 作者:xnit 点击:

随着5G到来,新的物联网的到来,对交换机要求更高,同时需求量会变大。

万物互联离不开网络基础设备-交换机,交换机会在物联网中起到至关重要一个组网环节。


下面小诺给亲们分享一下交换机的几种网络结构方式

1. 级联方式
①UpLink级联,最常用的方式。级联可以定义为两台或两台以上的交换机通过一定的方式相互连接。根据需要, 多台交换机可以以多种方式进行级联。

在较大的局域网例如园区网 ( 校园网 ) 中,多台交换机按照性能和用途一般形成总线型、树型或星型的级联结构。

需要注意的是交换机不能无限制级联,超过一定数量的交换机进行级联,最终会引起广播风暴,导致网络性能严重下降。

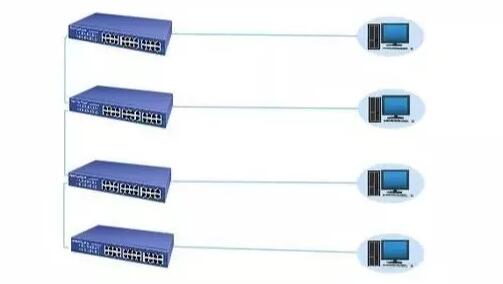

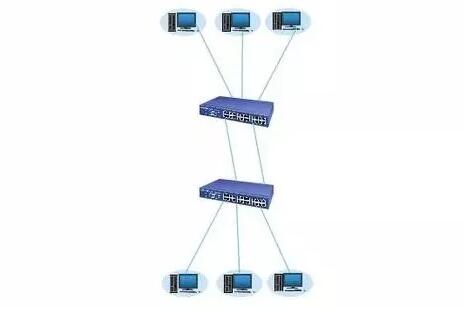

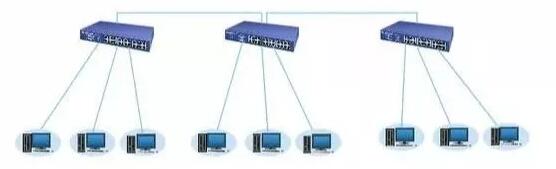

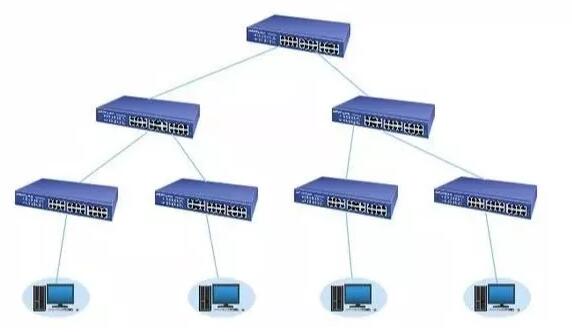

结构图:


②使用普通端口级联。如果交换机没有提供专门的级联端口(Uplink端口),那么亲们可以使用交叉跳线,将两台交换机的普通端口连接在一起,扩展网络端口数量。

③光纤端口级联。这一种方式比较昂贵,耗费银子相当多,除非是非常核心交换机之间连接,小诺不支持亲们选择这种级联方式。

2. 端口聚合方式

端口聚合将两个设备间多条物理链路捆绑在一起组成一条逻辑链路,从而达到带宽倍增的目的(这条逻辑链路带宽相当于物理链路带宽之和)。

主要优势:
增加带宽:可以在现有网络的基础上增加主干链路的带宽,不用更换设备等
线路冗余:提供冗余线路,实现线路的热备份
负载均衡:通过特定的算法达到负载均衡的效果,一般是根据四元组(源IP、源端口、目的IP、目的端口)进行计算



3. 堆叠方式

堆叠是指将一台以上的交换机组合起来共同工作, 以便在有限的空间内提供尽可能多的端口。

多台交换机经过堆叠形成一个堆叠单元。可堆叠的交换机性能指标中有一个 " 最大可堆叠数 " 的参数,它是指一个堆叠单元中所能堆叠的最大交换机数,代表一个堆叠单元中所能提供的最大端口密度。

​级联仅仅是交换机之间的简单连接,堆叠则是将整个堆叠单元作为一台交换机来使用, 不仅端口密度增加了,系统带宽也变得更宽了。



堆叠可以大大提高交换机端口密度和性能。堆叠单元具有足以匹敌大型机交换机的端口密度和性能, 投资的银子却比机架式交换机便宜得多 ,实现起来也灵活得多。

4. 分层方式

这种方式一般应用于比较复杂的交换机结构中,按照功能可划分为:接入层、汇聚层、核心层。

这三层网络架构采用层次化模型设计,将复杂的网络设计分成几个层次,每个层次着重于某些特定的功能,这样就能够使一个复杂的大问题变成许多简单的小问题。



因为这种结构比较复杂,应用的门槛比较高,小诺就不详细介绍啦~

随着局域网和城域网的发展,上述四种主要方式必将得到越来越广泛的应用。
